VP6000/VP5200L-V-C锡膏印刷检查机
 |
为对应高速化的生产线，领先于业界的V系列速度更快。 |
自动机械装置
|
锡膏印刷检查机
Speed & Precision
提高检测速度，满足生产线的高速化
 |
进行高度的测量精度与重复精度，可适应细小胶垫的检测
|
|
高度重复精度：3σ、1μm以下（高度基准治具） |
|
 |
 |
| QFP焊锡形状(显微镜) | QFP焊锡形状(VP6000-V形狀表示) |
|
|
| Ex. 0603焊锡计测 | |
 |
 |
| 标准计测(25μm) | 高分辨率计测(12.5μm) |
| *上述为影像图 | |

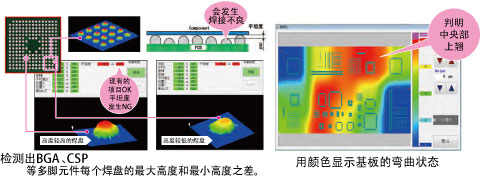

- 平坦度检查 - 弯曲分布显示 |
|
 |
|
- 异物检查（选项） - 红胶检查（选项） |
|
 |
|

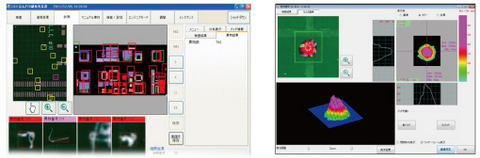

制作简易的检测程式
- 利用Gerber数据的话，读取数据到结束变成最短3分钟。
- 自带扫描编程功能，没有Gerber数据时也可以编成。
- 也可用贴片数据变换功能(选项)进行元件登录。
操作简单- 全触控式面板式
从设定规格到检查结果的确认完全可通 过触摸屏完成。 - 各菜单为标签选择模式。 谁都能简单操作。 - 可以通过对登陆系统时的ID设定限定操 作菜单的权限。 |
 |
标准规格
| VP6000L-V-C | VP5200L-V-C | |||
| 检查方式 | 相位偏移法 | |||
|---|---|---|---|---|
| 投影方向 | 双投影机 | 单投影机 | ||
| 基板尺寸 | (L)50mm×50mm～510mm×460mm | |||
| 基板厚度 | 0.3 ∼ 5.0mm | |||
| 分辨率 | 25μm(12.5μm), 20μm(10μm), 15μm(7.5μm) (括号里是高分解计测时) |
|||
| 精度（体积3σ） | 2%以内 | 3%以内 | ||
| 速度(mm2/sec) | 标准 / (高分辨率) 25μm 8,900 / (12.5μm 5,600 ) 20μm 5,700 / (10.0μm 3,500 ) 15μm 3,200 / ( 7.5μm 1,900 ) |
标准 / (高分辨率) 25μm 9,400 / (12.5μm 6,000 ) 20μm 6,000 / (10.0μm 3,700 ) 15μm 3,300 / ( 7.5μm 2,000 ) |
||
| 基板弯曲 | ±5mm | |||
| 检查項目 | 印刷后的锡膏的平均高度、体积、 突起、掠过、面积、无焊锡、位置偏移、焊桥 |
|||
| 外形 | (L)904×1,080×1,450mm | |||
| 基板流动方向 | 左 ∼ 右 (决定规格时可以选择) | |||
| 基板位置决定基准 | 前面 ∼ 后面 (决定规格时可以选择) | |||
| 压缩空气 | 不要 | |||
| 电源，容量 | 单相200 to 230VAC 50/60Hz, 最大 1KVA | |||
| 重量 | (L) 560kg | |||
| 环境对应 | RoHS | |||
| 选项 |
数据站VPDS(最多可连接6台),进板导轨,出板导轨,电源电压变更, 条码读取功能,贴片数据变换软件,红胶检查,异物检查,辅助推荐功能, SmartRIn(远程管理) |
|||
* 使用本公司样品基板

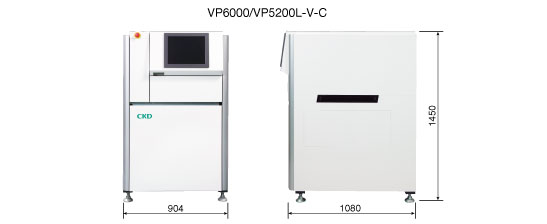

大纲视图
 |
