VP6000-V/5200-V錫膏印刷檢查機
 |
比以前大量改進追求高速,高精度,簡單操作的在線焊錫印刷檢查機。 |
AUTOMATIC MACHINERY PRODUCTS
|
錫膏印刷檢查機
Speed & Precision
提高檢測速度，滿足生產線的高速化
通過擴大視野和改良測定算法,VP6000-V和VP5200-V實現8000mm2/sec 而且對應在VP5200系統稱贊的高分解計測。由於以前機種檢測速度的最大2倍以上,可能對應生產線的高速化。 |
|||
 |
|||

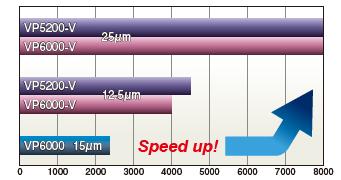

| *12.5μm是25μm的高分解測的。 | Speed [mm2/sec] | ||
進行高度的測量精度與重復精度，可適應細小膠墊的檢測
|
|
|
高度重復精度：3σ、1μm以下（高度基準治具） |
|
 |
 |
| QFP銲錫形狀(顯微鏡) | QFP銲錫形狀(VP6000-V形狀表示) |
|
|
|
Ex. 0603焊錫計測 |
|
 |
 |
| 標准計測(25μm) | 高分辨率計測(12.5μm) |
| *上述為影像圖 | |
製作簡易的檢測程式
在製作檢測程式方面，可以利用各種格式的基板資料。
即使在沒有基板資料的情況下，也可以透過完成印刷的基板掃描自動製作檢測資料。
基準面的設定與光量調整改成自動化，可以在短時間內離線製作檢測程式。
也可以活用原有機器的資料庫，不會浪費以往累積的資源。
操作簡單- 全觸控式面板式
|
 |
標準方法
| VP6000M-V | VP6000L-V | VP5200M-V | VP5200L-V | |
| 檢查方式 | 相位偏移法 | |||
|---|---|---|---|---|
| 光源照射方向 | 雙投影機 | 單投影機 | ||
| 基板尺寸 | (M)50mm×50mm ∼ 330mm×250mm (L)50mm×50mm ∼ 510mm×460mm |
|||
| 基板厚度 | 0.3 ∼ 5.0mm | |||
| 分辨率 | 25μm(12.5μm), 20μm(10μm), 15μm(7.5μm) (括號裡是高分解計測時) |
|||
| 精度(體積3σ)*1 | 2%以內 | 3%以內 | ||
| 速度(mm2/sec) | (25μm) 8,000 (20μm) 4,500 (15μm) 2,600 |
|||
| 基板彎曲 | ±5mm | |||
| 檢驗項目 | 印刷後的錫膏的平均高度、體積、 突起、掠過、面積、無焊錫、位置偏移、焊橋 |
|||
| 外形 | (M)724×870×1,450mm (L)904×1,080×1,450mm |
|||
| 基板流動方向 | 左 ∼ 右 (決定規格時可以選擇) | |||
| 基板位置決定基準 | 前面 ∼ 後面 (決定規格時可以選擇) | |||
| 使用流體 | 不要 | |||
| 電源，容量 | 單相 200 to 230VAC 50/60Hz, 最大 1KVA | |||
| 重量 | (M) 500kg (L) 560kg |
|||
| 環境對應 | RoHS | |||
| 選項 | 取入側/取出側轉送帶,2D CODE讀取機能,數據站VPDS | |||
* 使用本公司樣品基板

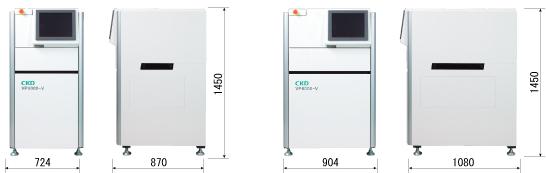

外表圖
 |
