自動機械装置

医療用包装機

品種切換時間60分を可能にした医療用ブリスター包装機です。

熱ロス低減ヒータ採用
薄型マイカヒータによる熱伝導率の向上と、反射板採用による熱ロス低減によって、年間あたりのCO₂削減効果が300kg以上得られます。

フィルム巾・送りストローク可変機構
フィルム巾の変更および、送りストロークが調整できるため、製品寸法を基準とした最適なトリミングパターンを選択でき、ムダなスクラップを出さずコスト低減につながります。

シールヒータ上昇機構
マシン停止時にシールヒータが上昇することで、シールヒータの製品への熱ダメージを最小限に抑えます。

スクラップ自動分別（オプション）
スクラップ回収機構部において、スクラップの上蓋フィルムと容器フィルムを分離回収。従来、産廃処理していたゴミを分離回収することで、リサイクル化を可能にします。

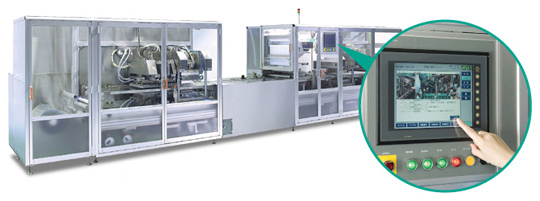

タッチパネル式モニタの採用とナビゲーション式の操作説明により、初心者でも簡単に操作できます。

専用リフターにより型の着脱が容易
金型が全て手前側から着脱可能。さらに専用リフターを使用することで効率良く交換できます。

ワンタッチクランプ（オプション）
ワンタッチクランプにより、金型のクランプロック、および、クランプ解除が瞬時に行えます。（オプション）

ハード＆ソフトの両フィルムが使用可能（Hタイプ）
金型を交換するだけで、ハードフィルムとソフトフィルムの両方が使用できます。

強靱なトグル機構
約10ｔものプレス力により、シールムラやノンシールを防ぎます。

特長
生産能力（ソフトフィルム使用時）	30ショット/分（MAX）
生産能力（ハードフィルム使用時）	20ショット/分（MAX）
巾方向配列数	10列　（MAX）
送り方向配列数	1列

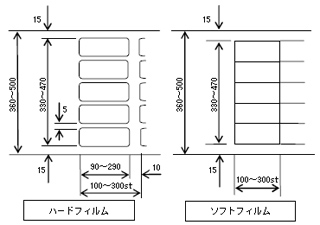

トリミングサイズ
適用容器包材	PP、A-PET、PE、その他複合フィルム（70～700μ）
適用上蓋包材	樹脂（PET/PE）、滅菌紙、タイベック ®
容器フィルム幅	360～500mm
容器深さ	50mm（MAX）
蓋フィルム幅	容器フィルム幅 -2mm
使用電源	AC200V 3相50/60Hz ソフトフィルム専用機：約30kVA（仕様による）ハードフィルム兼用機：約50kVA（仕様による）
圧縮空気	0.5MPa以上約2,300Nリットル/分（仕様による）
冷却水	20リットル/分（普通水道圧 0.1～0.15MPa）
重量	約6,000ｋｇ
